DEK Stencil Frames

Robuster Rahmen für viele Schablonentypen

DEK-Schablonenrahmen stehen für einzigartige Qualität und außergewöhnliche Langlebigkeit. Unser VectorGuard™ Rahmensystem wurde bereits mehrfach als besonders effektiv und innovativ ausgezeichnet und unsere leistungsstarken gerahmten DEK Netz-Schablonenrahmen sind die in der Branche am weitesten verbreitete Rahmenlösung.

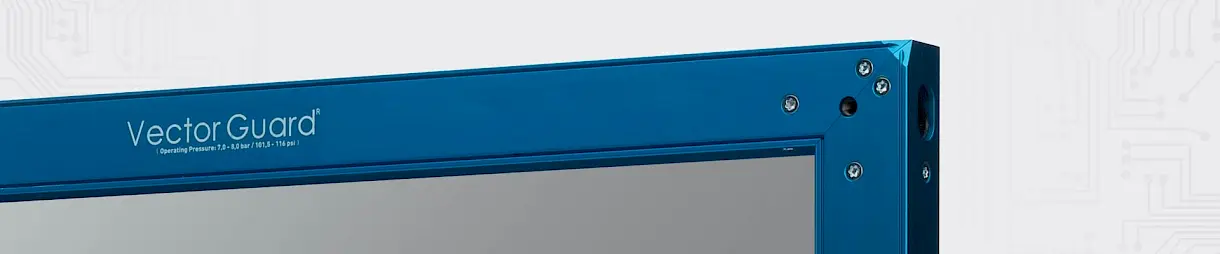

DEK VectorGuard™-Rahmenlösungen

Mit den DEK VectorGuard™-Rahmenlösungen ist nur noch ein einziger Rahmen für das Spannen von Schablonen unterschiedlicher Produkte nötig. DEK VectorGuard™-Rahmen halten die Schablone dank ihres starken Federsystem-Designs zuverlässig unter einer gleichmäßigen und langanhaltenden Spannung. DEK VectorGuard™ ist sowohl in einer klassischen als auch in einer High Tension-Variante erhältlich, um kürzere Rüstzeiten zu ermöglichen und unterschiedlichste Anforderungen in der Fertigung erfüllen zu können.

Vorteile:

  • Reduziert den Platzbedarf im Schablonenlager um bis zu 75 %
  • Sekundenschnelles Umrüsten möglich
  • Ein einziger Rahmen für das Spannen vieler Schablonen
  • Breite Kompatibilität mit allen gängigen Druckermarken
  • Pressluft wird nur während des Spannens benötigt, nicht aber während der Nutzung im Schablonendrucker

DEK VectorGuard™ Classic:

  • Perfekt geeignet für Standard-SMT-Prozesse, bei denen auch stark miniaturisierte Anwendungen mit Fine Pitch zum Einsatz kommen
  • Kostengünstig, vielseitig einsetzbar

DEK VectorGuard™ High Tension:

  • 45% – 65% höhere Spannung als bei herkömmlichen Netz-Rahmen sowie höhere Spannung als DEK VectorGuard™ Classic
  • Noch gleichmäßigeres Trennverhalten auf Grund der höheren Schablonenspannung
  • hochpräzise Definition der Lotdepots mit herausragender Transfereffizienz

Datenblatt

DEK Gerahmte Schablonen

DEK Schablonenrahmen gewährleisten durch ihre robuste Aluminiumkonstruktion eine optimale Stabilität und Koplanarität für die Epoxid-Montage des Polyester-Netzmaterials.

ASM bietet DEK Schablonenrahmen in einer Vielzahl von Größen für alle gängigen Schablonentechnologien und –varianten an – von der Edelstahlschablone im Laserschnitt bis hin zu mehrstufigen eForm-Schablone.

  • DEK 260 23” x 23” (40 mm x 584 mm x 584 mm)
  • DEK 265 29” x 29” (40 mm x 736 mm x 736 mm)
  • 40 mm x 600 mm x 550 mm
  • 40 mm x 650 mm x 550 mm
  • Platzsparende 29” x 29” (10 mm x 736 mm x 736 mm)

Datenblatt

Bestellen Sie jetzt Ihre DEK Schablonenrahmen-Lösungen im ASMPT Webshop
