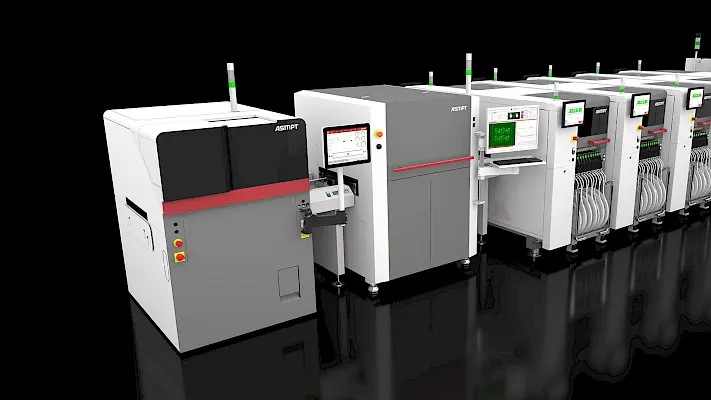

Druckplattform DEK TQ

Machen Sie Druckperformance zu Ihrem Erfolgsfaktor


Eine Plattform, zwei Größen: DEK TQ und DEK TQ L

Zwei Modellvarianten stellt die Hightech-Druckerplattform DEK TQ bereit: das vielfach bewährte Hochvolumenmodell DEK TQ und ganz neu nun auch den DEK TQ L – beide mit einzigartiger Floorspace-Performance.

Mit ihren verschiedenen Modulen zur individuellen Automatisierung sind die DEK TQ Drucker der neuen Generation die idealen Maschinen für SMT-Fertiger, die offene, herstellerunabhängige Lösungen zum Aufbau ihrer Integrated Smart Factory bevorzugen. Qualität, Leistung und Produktivität auf hohem Niveau – unsere High-End und High-Speed-Schablonendrucker DEK TQ und DEK TQ L machen es möglich.

Maschinentyp	DEK TQ	DEK TQ L
Standardkonfiguration	Beschreibung
Maschinengenauigkeit	> 2,0 Cmk @ ±12,5 μm, (±6 Sigma)
Genauigkeit im Nassdruck	> 2,0 Cpk @ ±17,0 μm, (±6 Sigma)
Optimale Zykluszeit (CCT)	5 Sekunden	6,5 Sekunden
Maximaler Druckbereich	400 mm (X) × 400 mm (Y) (1-stufiger Transport)	560 mm (X) × 510 mm (Y) (1-stufiger Transport)
Steuerung	Nu-Motion-Steuerung
Achsenantrieb	Per Linearantrieb mit hochgenauen Encodern für Kameraachse und Unterseitenreinigung
Rakeldruckkontrolle	Softwaregesteuert, motorisiert mit Regelkreis
Schablonenpositionierung	Automatisches Ladesystem mit Tropfbehälter für Rakel
Substratgröße (min.)	50 mm (X) × 40,5 mm (Y)	50 mm (X) × 40,5 mm (Y)
Substratgröße (max.)	250 mm (X) × 400 mm (Y) (3-stufiger Transport) 400 mm (X) × 400 mm (Y) (1-stufiger Transport)	350 mm (X) × 510 mm (Y) (3-stufiger Transport) 600 mm (X) × 510 mm (Y) (1-stufiger Transport)
Maschinenabmessungen	1000 mm x 1300 mm x 1600 mm (L × B × H)	1300 x 1500 x 1600 mm (L × B × H)
Maschinenabmessungen	1000 mm x 1300 mm x 1600 mm (L × B × H)	1300 x 1500 x 1600 mm (L × B × H)

Optionen
Automatischer Smart Pin Support	30er Magazin (4 und 12 Millimeter Pins)	60er Magazin (4 und 12 Millimeter Pins)
DEK Pastenmanagement	Automatischer Lotpastenauftrag und automatische Höhenkontrolle der Pastenrolle
Dual Acces Cover	Wechsel von Lotpastenkartuschen im laufenden Betrieb
DEK All Purpose Clamping	Flexible, vollständig softwaregesteuerte Klemmung von oben und den Seiten
High Flow Vacuum	Spezielles vollflächiges Vakuumsystem inkl. flexibler Toolingbox – ideal für Träger
Closed Loop zu SPI-Systemen	Erweiterte Lotpastenkontrolle mit ProDEK

Der DEK TQ ist Ihr Wettbewerbsvorteil

Maximale Druckqualität

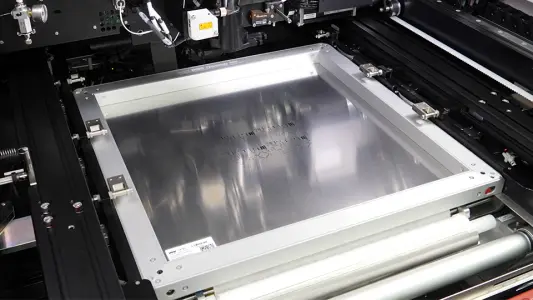

Neues Offbelt Printing Klemmverfahren, innovativer Druckkopf und Antrieb, pneumatische vollflächige Schablonenklemmung

Höchste Präzision

Wet Print Accuracy bis ±17,0 µm @ 2 Cpk Lotpastendruck für 0201m-Bauelemente

Höchster Durchsatz

5 Sekunden (DEK TQ) und 6,5 Sekunden (DEK TQ L) Core Cycle Time

Schneller, dreistufiger Support

Linearantriebe, innovative Klemmsysteme, Offbelt-Printing, ASM NuMotion Steuerung

Mehr als 8 Stunden ohne Assist

Unterseitenreinigungssystem mit 22 m langer Vliesrolle und 7-Liter-Reinigungsmittelvorrat, automatisches Pastenmanagement und automatischer Smart Pin Support

Offen, leicht zu integrieren

IPC-HERMES-9852, closed-loop-to-SPI, ASM OIB, IPC-CFX

Effiziente Programmierung

Neue Instinctive Software und Offline Programmierung mit WORKS Software

Beste Floorspace-Performance

Nur 1,3 m2 (DEK TQ) und 1,95 m2 (DEK TQ L) Standfläche

Back-to-Back

Perfekte Lösung für Linien mit Doppeltransport

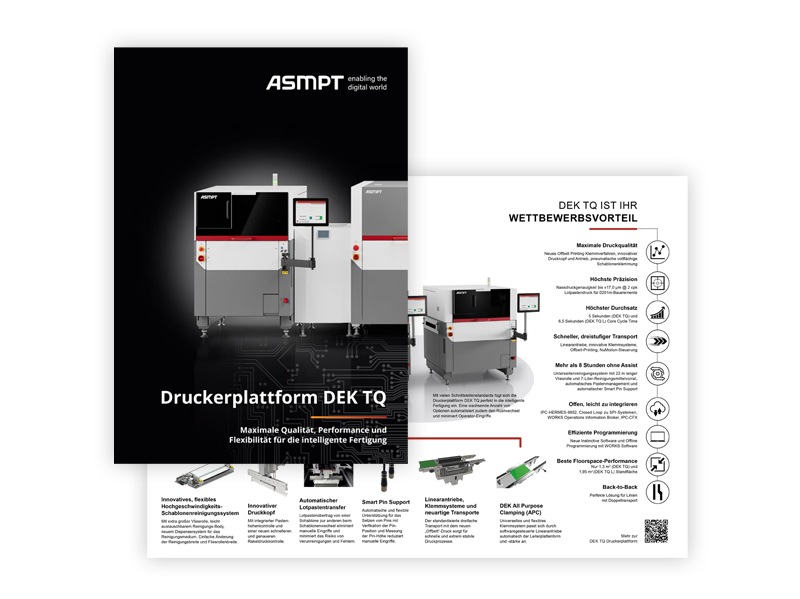

Broschüre ansehen

Automatisierung mit zertifizierter Druckqualität und Höchstleistung

Unter der Leitlinie ‚offen, modular und herstellerunabhängig‘ haben wir das Konzept Open Automation für die Integrated Smart Factory entwickelt. Genau wie unsere modularen Maschinenkonzepte, schreibt Open Automation nichts vor, sondern bietet Elektronikherstellern die Grundlage, um den für sie optimalen Weg zur Integrated Smart Factory zu gehen. Wie gewohnt, setzt auch die neueste Generation der DEK TQ Druckplattform Bestmarken bei Druckqualität, Effizienz und Präzision und verfügt gleichzeitig über verschiedene Lösungsoptionen für die stufenweise Automatisierung Ihrer SMT-Fertigung unter ROI-Gesichtspunkten.
